RY型風冷式離心熱油泵

RY系列導熱油泵是我公司吸取了國內外各類先進的熱油循環泵的特點研制的,在我國載熱體加熱系統中行到廣泛的使用，具有結構合理、技術先進、效率高、在熱態下能長期穩定運轉無泄漏、無附加冷卻系統安全可靠等特點，已經進入石油、化工、橡膠、塑料、制藥、編織印染、筑路、食品等各個工業領域，主要用于輸送不含固體顆粒的弱腐蝕性高溫液體，使用溫度≤350℃，是一種理想的熱油循環泵。

產品特點
具有結構合理、技術先進、效率高、在熱態下能長期穩定運轉無泄漏、無附加冷卻系統安全可靠等特點

流量范圍 Q = 1 ─ 1500 m3/h　　生產許可證編號：（冀）XK06-003-00129

揚程范圍 H = 10 ─ 132 m　　　　執 行標 準：Q/HZY01-2024

溫度范圍 T = -20 ─ 350 ℃　　　　出廠試驗類型：性能試驗（抽檢）、運轉試驗

功率范圍 P =0.75 ─ 710 kW　　　外包裝形式：用戶要求

產品用途
LQRY型導熱油泵該泵可廣泛使用于石油、油脂、鍋爐、建筑、養路、制藥、塑料、橡膠、含成纖維紡織、印染，食品等工業領域，是一種理想的熱載體介質循環泵。

RY型離心式熱油泵型號含義

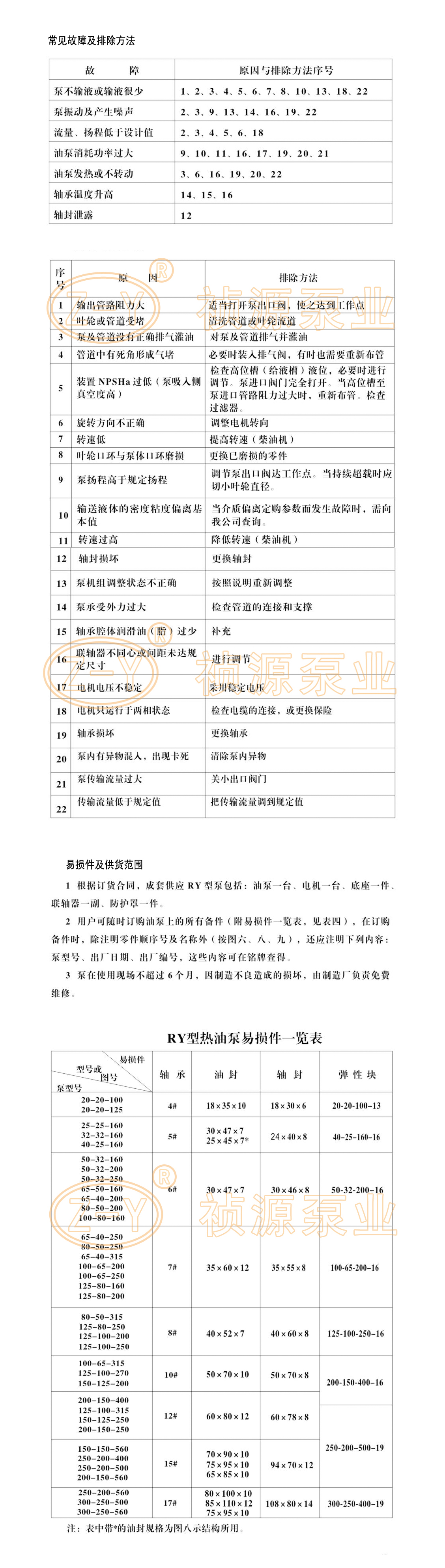

1、基本參數

表1 泵的基本參數(2極電機)

型號	流量		揚程	轉速	效率	汽蝕余量	比轉數
型號	m³/h	L/s	m	r/min	%	m	n_s
20-20-100	1	0.28	10	2800	26	2	30
20-20-125	1.5	0.42	22	2800	30	2	21
25-25-160	3	0.83	27	2900	30	2	26
25-25-200	0.8	0.22	65	2900	9	2	6.9
25-25-240	0.8	0.22	80	2900	8	2	5.9
25-25-250	1.6	0.44	80	2900	10	2	8.3
32-25-180	3.2	0.89	40	2900	22	2	19.9
32-25-200	3.2	0.89	65	2900	20	2	14
32-25-250	3.2	0.89	80	2900	15	2	12
32-32-160	6	1.67	28	2900	35	2	36
40-25-160	10	2.78	28	2900	44	2	46
40-25-200	6.3	1.75	65	2900	26	2	19
40-25-250	6.3	1.75	80	2900	22	2	17
50-32-160	12.5	3.47	30	2900	47	2	49
50-32-200	12.5	3.47	50	2900	40	2	33
50-32-250	12.5	3.47	80	2900	32	2.2	23
65-50-160	20	5.56	32	2900	55	2	59
65-40-200	25	6.94	50	2900	52	2	47
65-40-250	25	6.94	80	2900	46	2.2	33
65-40-315	25	6.94	125	2900	38	3.3	23
80-50-160	50	13.89	32	2900	67	2.2	93
80-50-200	50	13.89	50	2900	63	2	66
80-50-250	50	13.89	80	2900	57.5	2.2	47

型號	流量		揚程	轉速	效率	汽蝕余量	比轉數
型號	m³/h	L/s	m	r/min	%	m	n_s
80-50-315	50	13.89	125	2900	51	3.3	33
100-80-160	100	27.78	32	2900	73	3.8	132
100-65-200	100	27.78	50	2900	71.5	3.8	93
100-65-250	100	27.78	80	2900	67	3.4	66
100-65-315	100	27.78	125	2900	61	3.3	47
125-80-160	160	44.44	32	2900	76	5.6	166
125-80-200	160	44.44	50	2900	76	5.2	119
125-80-250	160	44.44	80	2900	73	4.8	83
125-80-315	160	44.44	125	2900	68	4.4	60
125-100-200	200	55.56	50	2900	76.5	6.1	133
125-100-250	200	55.56	70	2900	76	5.5	103
125-100-270	250	69.45	75	2970	77	6	112
125-100-315*	200	55.56	125	2970	71	5.5	67
150-125-200	300	83.33	50	2970	79	5.5	166
150-125-250	300	83.33	80	2970	78	6	117
150-125-315*	300	83.33	125	2970	76	7	82
200-150-250	400	111.11	80	2970	79.4	6	135
注1：基本參數合同有約定的按合同執行。注2：帶*號為中心線支承，表中所列的參數為20℃常溫清水時設計點的數值。

表2 泵的基本參數(4極電機)

型號	流量		揚程	轉速	效率	汽蝕余量	比轉數
型號	m3/h	L/s	m	r/min	%	m	ns
100-65-200	50	13.89	12.5	1480	67.5	2	96
100-65-250	50	13.89	20	1480	63.5	2	67
100-65-315	50	13.89	32	1480	57.5	2	47
100-80-400	100	27.89	50	1480	62	2	48
125-80-200	80	22.22	12.5	1480	71.8	2	121
125-80-250	80	22.22	20	1480	69.5	2	85
125-80-315	80	22.22	32	1480	64.5	2	60
125-100-200	100	27.78	12.5	1480	73	2	135
125-100-250	100	27.78	18	1480	72.5	2	103
125-100-270	125	34.72	19.5	1480	73.5	2	108
125-100-315*	100	27.78	32	1480	68	2	67
125-100-400	200	55.56	50	1480	71	2.2	68
150-125-200	150	41.67	12.5	1480	75	2	166
150-125-250	150	41.67	20	1480	75	2.1	117
150-125-315*	150	41.67	32	1480	72.5	2	82
150-125-400	300	83.33	50	1480	75.5	2.9	83
200-150-250	200	55.56	20	1480	76.4	2.6	135
200-150-315	400	111.11	32	1480	79.4	3.6	134
200-150-400	400	111.11	50	1480	78	3.7	96
200-150-500*	400	111.11	80	1480	74	3.4	67
150-150-560*	300	83.33	100	1480	68	2.7	49
200-150-560*	400	111.11	110	1480	70	3.2	53
250-200-400*	500	138.89	50	1480	79	4.3	107
250-200-500*	500	138.89	80	1480	76.5	4.5	75
250-200-560*	500	138.89	110	1480	72	5.8	59
250-200-630*	500	138.89	132	1480	70.5	3.5	52
300-250-400*	800	222.22	50	1480	82	6.3	135
300-250-500*	800	222.22	80	1480	80.4	5.9	95
300-250-560*	800	222.22	110	1480	78	8.5	75
300-250-630*	800	222.22	132	1480	78	5.2	65
350-300-400*	1500	416.67	50	1480	83.6	10	185
350-300-500*	1500	416.67	80	1480	83.6	9	130
350-300-560*	1500	416.67	110	1480	83	9	103
350-300-630*	1500	416.67	132	1480	82	8	90
注1：基本參數合同有約定的按合同執行。注2：帶*號為中心線支承，表中所列的參數為20℃常溫清水時設計點的數值。

2、型譜圖


水泵主要材料的耐腐蝕性能(供參考)

介質	濃度 (％)	聚丙烯		濃度 (％)	A B C
介質	濃度 (％)	25°C	50°C	濃度 (％)	20°C	60°C
硫酸	60	√		<30	√	Χ
硝酸	25	√		20	√	Ο
鹽酸	<36	√		<38	√	√
氫氟酸	35	√		40	√	Χ
醋酸	<80	√		<20	√	Ο
氫氧化鈉	100	√			√	√
重鉻酸鉀	25	√			√	√
臭水		Χ			Ο	Χ
乙醇		√		<50	√	√
丙酮		√		10	Ο
四氯乙烷		Ο			Ο	Χ
氟利昂22		√			Ο	Ο
漂白液	CL13%	√		CL12.5%	Ο	Ο
電鍍液		√			Ο	Χ
照相液		√			√	√

介質	濃度 (％)	不銹鋼		濃度 (％)	陶瓷
介質	濃度 (％)	25°C	50°C	濃度 (％)	25°C	50°C
硫酸	<5	√	Χ		△	△
硝酸	70	△	√		△	△
鹽酸		Χ			△	△
氫氟酸		Χ		0～100	Χ
醋酸	<20	√	√		△	△
氫氧化鈉	70	√	√		Ο	Χ
重鉻酸鉀	40～60	△	△	10～20	△	△
臭水		Ο			△	△
乙醇		△	√		△	△
丙酮		△	△		△
四氯乙烷	50	△	△		△	△
氟利昂22		△			△	△
漂白液	CL12%	Χ			△	△
電鍍液					△	△
照相液		△			△	△

注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。

PVDF的物理機械性能

性能	單位	按照
密度	g/cm3	1.75-1.79
比度	cm3/g	0.56-0.75
熔點范圍	0c	155-170
折光率	n25D	1.42
成型收縮率	%	2-3
拉伸強發(屈服)	Mpa	28-41
拉伸強發(斷裂)	Mpa	31-52
伸長率(斷裂)	%	100-400
沖擊強度(無缺口)	KJ/m	107-214
壓縮強度	Mpa	55-69
硬度(邵氏D)		70-80
耐磨	mg/1000r	7.0-9.0
極限氧指數(l0 I)	%	44
燃燒速率		V-D
電阻率	u194	1.0x10 15
介電常用數	10 31 CYCles	9.7

聚偏氟乙烯(PVDF)耐化學介質性能

化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃
鹽酸	36	135	氫氧化氫	<10	85	乙醇		135
硫酸	<60	120	氫氧化氫	50	50	乙醚		50
硫酸	80-93	95	碳氧化銨		110	甲醛	37	50
硫酸	90	65	碳氧化鈣		135	丙酮	10%水溶液	50
硝酸	<50	50	碳酸納	水溶液	135	肼	水溶液	95
磷酸	<85	135	碳酸氫鈉	水溶液	120	苯		75
磷酸	85	110	氨水		110	苯胺		50
醋酸	10	110	鹽水		135	甲苯		85
醋酸	80	80	磷酸氫鈉	水溶液	120	苯酚		50
醋酸	100	50	磷酸鈣	水溶液	135	氯苯		135
三氯醋酸	<10	95	氧化鈣	水溶液	135	萘		95
三氯醋酸	50	50	氧化鉀	水溶液	135	氯甲烷		135
草酸		50	氧化銨	水溶液	135	三氯甲烷		50
苯磺酸	水溶液	50	三氧化鐵	水溶液	135	四氯化碳		135
氫氟酸	40-100	95	硫酸亞鐵	水溶液	135	氯乙烷		135
氫氟酸	40	120	硫酸銨	水溶液	135	1.2三氯乙烷		135
氫溴酸	50	130	硫酸銨	水溶液	135	1.1.2三氯乙烷		65
過氧酸	10	95	硝酸鈉	水溶液	135	四氯乙烷		120
過氧酸	70	50	磷酸銨	水溶液	135	氯乙烯		95
次氯酸納	6-15	95	尿素	水溶液	120	三氯乙烯		135
氯酸鉀		100	二氧化碳		80	二氯乙烯		110
鉻酸	<40	80	二氧化氯		75	天然氣		135
鉻酸	50	50	二氧化氯		65	燃料油		135
高猛酸鉀		120	氯	元素	95	石蠟油		120
過氧化氫	<30	95	溴	元素	65
過氧化鈉		95	碘	元素	65

氟塑料的而腐蝕性能表(僅供參考)

		溫度，℃
介質	濃度%	25	200	介質	濃度%	溫度，200 ℃
硫酸	0-100	√	√	甲酸		√	√	√
發煙硫酸		√	√	醋酸（乙酸）	0-冰	√	√	√
硝酸	0-100	√	√	醋酸		√	√	√
發煙硫酸		√	√	丙酸		√	√
鹽酸		√	√	丙烯酸		√
磷酸		√	√	丙烯酸酐		√	√	√（沸點）
氫氟酸		√	√	甲基丙烯酸		√	√	√（沸點）
氫溴酸		√	√	丁酸		√	√	√
氫碘酸		√	√	辛酸		√	√	√
氫氰酸		√	√	月桂酸		√	√	√
亞硝酸		√	√	軟脂酸		√	√	√
亞硝酸		√	√	硬脂酸		√	√	√
氯酸		√	√	油酸		√	√	√
次氯酸		√	√	亞油酸		√	√	√
高氯酸		√	√	松香酸		√	√	√
四磷酸		√	√	脂肪酸		√	√
碳酸		√	√	氯醋酸		√	√	√
鉻酸		√	√	乳酸		√	√	√
硅酸		√	√	草酸（乙二酸）		√	√	√
硼酸		√	√	富馬酸		√	√	√
砷酸		√	√	檸檬酸		√	√	√
硒酸		√	√	煙酸		√	√	√
氟硅酸		√	√
氟硼酸		√	√
氯磺酸		√	√
王水		√	√
混酸		√	√

介質	濃度%	溫度，200 ℃
氫氧化鈉		√
氫氧化鉀		√
氫氧化銨		√
氫氧化鎂		√
氫氧化鈣		√
氫氧化鋁		√
氫氧化鋇		√
氫氧化鐵		√
氫氧化亞鐵		√
鎳鹽		√
硫酸鎳		√
硝酸鎳		√
氯化鎳		√
鋅鹽		√
硫酸鋅		√
硝酸鋅		√
氯化鋅		√
